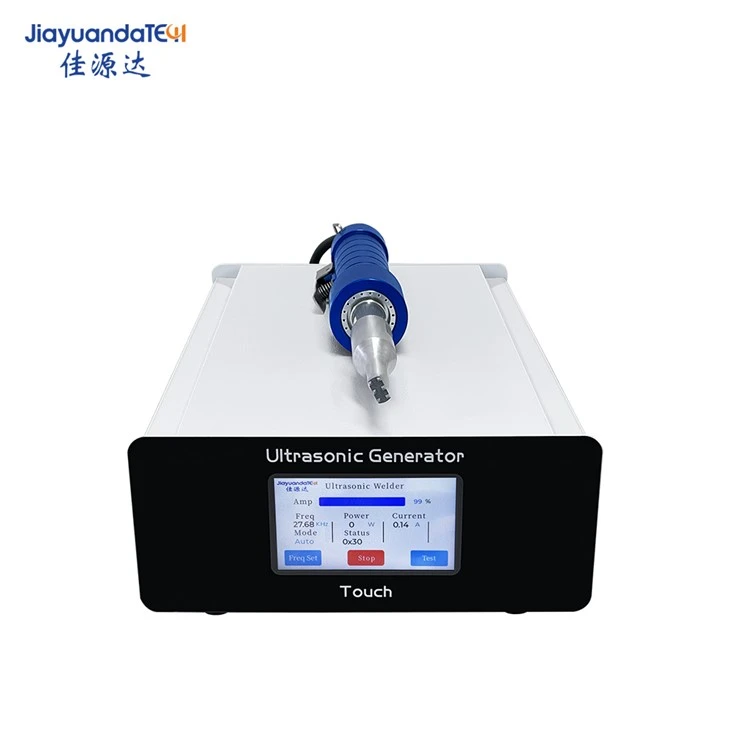

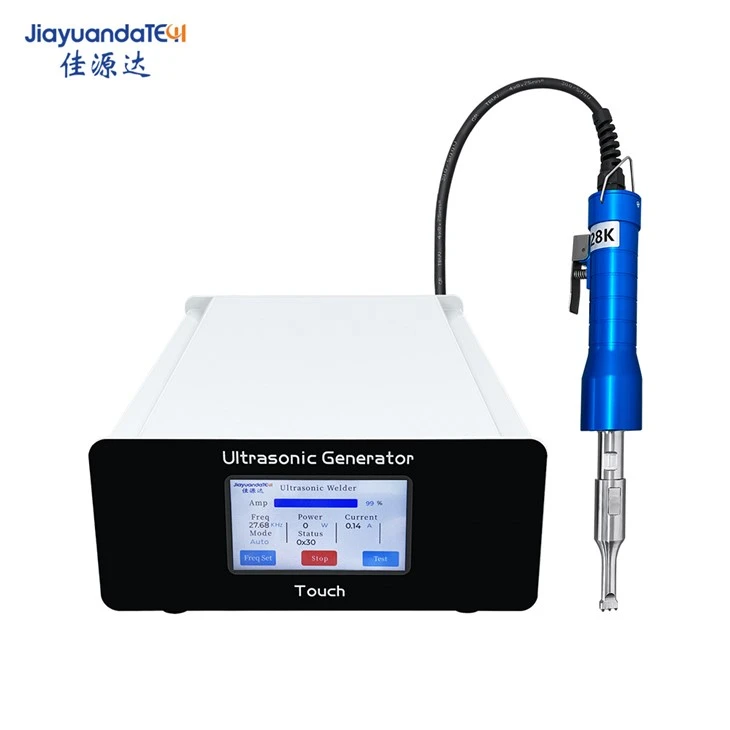

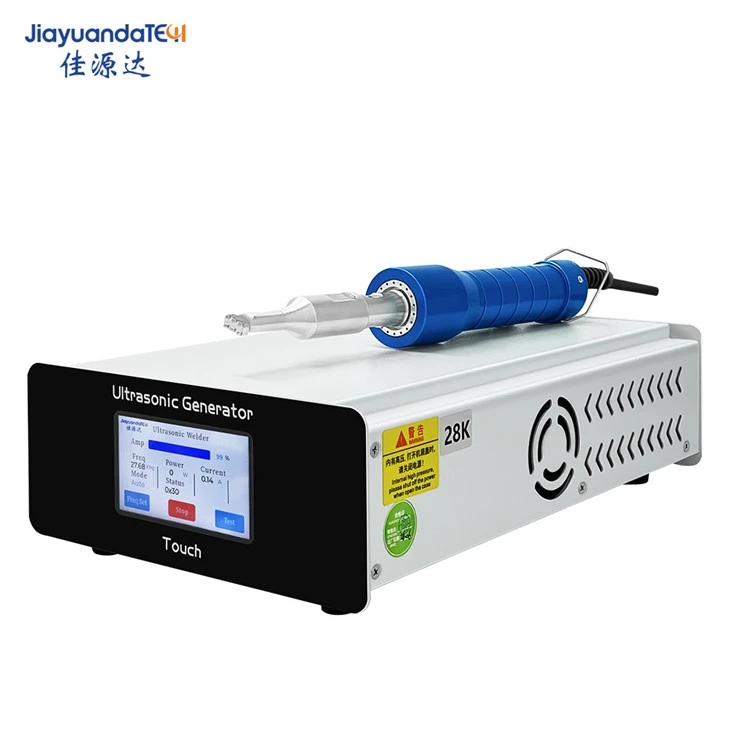

เครื่องเชื่อมจุดแบบอัลตราโซนิก

การใช้งานของเครื่องเชื่อมจุดแบบคลื่นอัลตราโซนิก:

1: เชื่อมต่อปลายด้านหนึ่งของสายเคเบิลเข้ากับขั้วต่อสายควบคุมเอาต์พุตบนเครื่องกำเนิดการสั่นสะเทือน และปลายอีกด้านหนึ่งเข้ากับช่องเสียบสายควบคุมเอาต์พุตที่ด้านหลังของกล่องไฟฟ้า แล้วขันให้แน่น

2: เช็ดพื้นผิวการเชื่อมต่อของหัวเชื่อมให้สะอาด เชื่อมต่อกับตัวแปลงสัญญาณของกระบอกสั่นสะเทือน และขันให้แน่นด้วยประแจ ข้อควรระวัง: เมื่อเชื่อมต่อ จำเป็นต้องตรวจสอบให้แน่ใจว่าพื้นผิวการเชื่อมต่อทั้งสองระหว่างหัวเชื่อมและตัวแปลงสัญญาณตรงกันและล็อคแน่น ไม่ควรเกิดปรากฏการณ์ที่สกรูเชื่อมต่อยาวเกินไปหรือฟันเลื่อนล็อคไม่ได้ มิฉะนั้น การส่งคลื่นเสียงอาจไม่ราบรื่นและเครื่องอาจได้รับความเสียหาย

3: เมื่อโหลดและขนถ่ายหัวเชื่อม ต้องใช้ประแจสองตัวเพื่อยึดหัวเชื่อมและตัวแปลงสัญญาณแยกกัน ห้ามล็อกหรือโหลดเพียงส่วนเดียวเพื่อหลีกเลี่ยงความเสียหายต่อกระบอกสั่นสะเทือนแบบพกพา

4: หลังจากตรวจสอบการติดตั้งจุดที่ 1 และ 2 แล้ว ให้เสียบปลั๊กสายไฟเข้ากับเต้าเสียบไฟภายนอกและเปิดสวิตช์ไฟ ในตอนนี้ ไฟแสดงสถานะพลังงานจะสว่างขึ้น

5: กดสวิตช์ควบคุมคลื่นเสียงเบาๆ แล้วคุณจะได้ยินเสียง "เอี๊ยดอ๊าด" จากหัวเชื่อมเมื่อคลื่นเสียงถูกส่งไปยังหัวเชื่อม แสดงว่าเครื่องกำลังทำงานปกติและสามารถใช้งานได้

6: เมื่อเครื่องจักรทำงานผิดปกติ ห้ามถอดประกอบอุปกรณ์โดยไม่ได้รับอนุญาต โปรดแจ้งให้ซัพพลายเออร์ทราบหรือส่งอุปกรณ์ไปยังผู้ผลิตเพื่อตรวจสอบและซ่อมแซม

คำถามที่พบบ่อย:

Q:จะระบุอิเล็กโทรดบวกและอิเล็กโทรดลบของตัวแปลงสัญญาณเครื่องเชื่อมจุดแบบอัลตราโซนิกได้อย่างไร?

ตัวแปลงสัญญาณเครื่องเชื่อมอัลตราโซนิกเป็นส่วนประกอบหลักของอุปกรณ์อัลตราโซนิกทั้งหมด เมื่อเซ็นเซอร์เสียและจำเป็นต้องเปลี่ยน เราจะระบุขั้วบวกและขั้วลบได้อย่างไร หากขั้วบวกและขั้วลบเชื่อมต่อแบบย้อนกลับ อาจถูกไฟดูดได้ง่าย นี่คือวิธีง่ายๆ ในการวัดเซ็นเซอร์ที่แตกด้วยมัลติมิเตอร์ จากนั้นหมุนมัลติมิเตอร์ไปที่บัซเซอร์ แล้วกดปากกามัลติมิเตอร์ที่ปลายด้านหนึ่งของสายเซ็นเซอร์ และปากกาอีกอันที่ด้านบนของเซ็นเซอร์ หากมีเสียงบี๊บ แสดงว่าเป็นเสียงลบ มิฉะนั้นจะเป็นเสียงบวก

Q:  ปัญหาทั่วไปและแนวทางแก้ไขของเครื่องเชื่อมจุดแบบอัลตราโซนิก

① ไม่มีการแสดงผลเมื่อเปิดเครื่องอุปกรณ์

เป็นไปได้ว่าฟิวส์ของอุปกรณ์ขาด และจำเป็นต้องตรวจสอบว่าท่อส่งไฟฟ้าของอุปกรณ์เกิดไฟฟ้าลัดวงจรหรือไม่ หากมีปัญหาควรซ่อมแซมและเปลี่ยนใหม่ทันที หากฟิวส์เสียหาย ให้เปลี่ยนใหม่

② อุปกรณ์ไม่แสดงกระแสไฟระหว่างการทดสอบอัลตราโซนิก

สถานการณ์ดังกล่าวอาจมีสาเหตุได้ 3 ประการ ประการแรกคือหลอดไฟกำลังไหม้ ประการที่สองคือความผิดปกติของวงจรควบคุมรีเลย์ และประการที่สามคือตัวเก็บประจุแรงดันสูงไหม้ วิธีแก้ไขคือเปลี่ยนชิ้นส่วนที่เสียหายในอุปกรณ์

③ กระแสไฟเกินและโหลดเกินเมื่อใช้อุปกรณ์เชื่อม

การเผชิญสถานการณ์นี้อาจเกิดจากหัวเชื่อมอัลตราโซนิกที่มากเกินไปและกระแสไฟฟ้ากระแทกที่สูง ซึ่งจำเป็นต้องเปลี่ยนอุปกรณ์ที่มีกำลังสูง ประการที่สอง อาจเกิดจากแรงดันการกระตุ้นที่สูงและเวลาหน่วงที่ยาวนาน ดังนั้น จึงจำเป็นต้องลดแรงดันการกระตุ้นและลดเวลาหน่วง นอกจากนี้ แรงดันอากาศอาจสูงเกินไป และจำเป็นต้องลดลง ในที่สุด อาจเกิดจากอัตราการแปลงของขั้วรองที่สูง ดังนั้น เพียงแค่เปลี่ยนเป็นขั้วรองที่มีกำลังขยายต่ำ

หากต้องการรายละเอียดเพิ่มเติมของเครื่องเชื่อมจุดแบบอัลตราโซนิก กรุณาติดต่อเรา!
