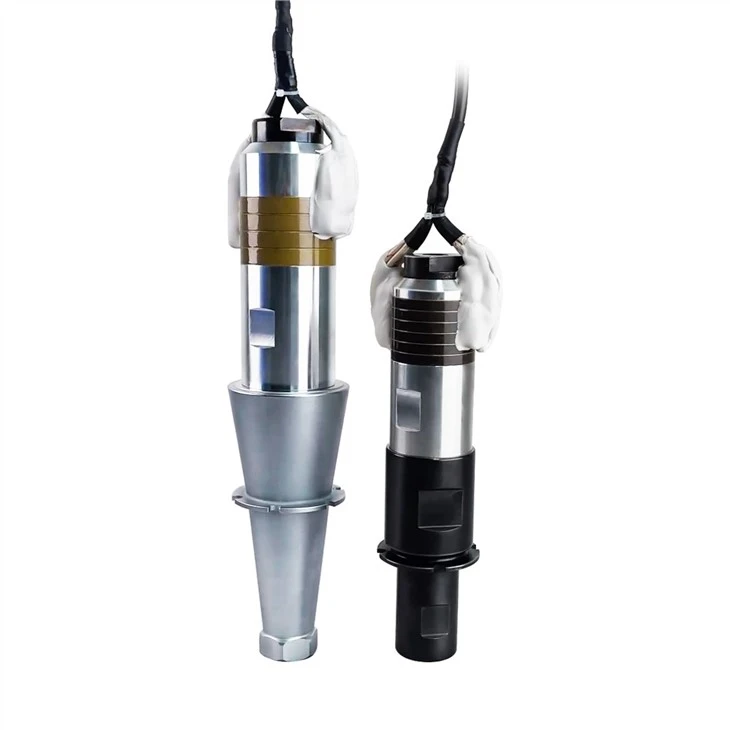

ตัวแปลงสัญญาณอัลตราโซนิกสําหรับช่างเชื่อม

ตัวแปลงสัญญาณอัลตราโซนิกสําหรับช่างเชื่อมเป็นพื้นฐานของอัลตราซาวนด์พลังงานเป็น transducers เชื่อมอัลตราโซนิกเป็นตัวแปลงสัญญาณอัลตราโซนิก piezoelectric โดยเฉพาะอย่างยิ่งแซนวิชชนิดยาว piezoelectric ตัวแปลงสัญญาณอัลตราโซนิก ตัวแปลงสัญญาณอัลตราโซนิกสําหรับช่างเชื่อมเป็นอุปกรณ์สําหรับการแปลงพลังงานซึ่งเป็นอุปกรณ์ที่แปลงพลังงานรูปแบบหนึ่งเป็นพลังงานอีกรูปแบบหนึ่ง และปัจจุบันมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ เช่นการเชื่อมด้วยอัลตราโซนิกการสกัดด้วยอัลตราโซนิกการประมวลผลอัลตราโซนิกการทําความสะอาดอัลตราโซนิกการตัดอัลตราโซนิกการตรวจจับอัลตราโซนิกมอเตอร์อัลตราโซนิกการตรวจสอบการจราจรการรวบรวมข้อมูลการถ่ายภาพหุ่นยนต์เป็นต้น

ข้อมูลจําเพาะ:

ตัวแปลงสัญญาณอัลตราโซนิกสําหรับการจําแนกช่างเชื่อม

ตามการออกแบบที่แตกต่างกันรูปแบบของ transducers ล้ําเสียงส่วนใหญ่รวมถึง:

1. ประเภทคอลัมน์ (ประเภท NTK)

2. ประเภทฮอร์นกลับหัว (ชนิด Boner)

3. ประเภทฝาครอบด้านหลังเหล็ก

4. แผ่นอลูมิเนียมตรงกลาง

ส่วนใหญ่ใช้กับเครื่องเชื่อมพลาสติกอัลตราโซนิก, เครื่องเชื่อมพลาสติกอัลตราโซนิก, โลหะอัลตราโซนิก เครื่องเชื่อม, เครื่องทําความสะอาดอัลตราโซนิก, อุปกรณ์ sonochemical ล้ําเสียง, เครื่องตัดอัลตราโซนิกและอื่น ๆ

คำถามที่ถามบ่อย:

ถาม: แล้วการออกแบบสายเชื่อมอัลตราโซนิกล่ะ?

เนื่องจากชิ้นส่วนพลาสติกที่จะเชื่อมมักจะมีความอดทนบางอย่างเมื่อพื้นผิวการเชื่อมต้องการความแม่นยําของมิติที่สูงขึ้นสามารถเพิ่มคีย์นูนของช่วงแรงลงในรูปร่างได้ ด้วยวิธีนี้การเชื่อมสามารถจัดตําแหน่งให้อยู่ตรงกลางได้อย่างถูกต้องโดยไม่ต้องเคลื่อนที่ แม้ว่าจะมีช่องว่างขนาดใหญ่ แต่ชิ้นงานก็ไม่จําเป็นต้องตัดแต่งและสามารถมั่นใจได้ว่าชิ้นส่วนที่เชื่อมจะดูเรียบร้อยในระหว่างกระบวนการเชื่อมซ้ํา

ถาม: ข้อ จํากัด ของการเชื่อมด้วยคลื่นเสียงความถี่สูงคืออะไร?

1) ข้อ จํากัด ของวัสดุ

การเชื่อมด้วยอัลตราโซนิกไม่สามารถเชื่อมพลาสติกทั้งหมดซึ่งเป็นข้อ จํากัด ที่ใหญ่ที่สุดของการเชื่อมด้วยคลื่นเสียงความถี่สูง พลาสติกบางชนิดมีประสิทธิภาพการเชื่อมที่ดีในขณะที่พลาสติกบางชนิดมีประสิทธิภาพการเชื่อมที่ไม่ดี การเชื่อมด้วยอัลตราโซนิกมักจะใช้ได้กับการเชื่อมระหว่างพลาสติกหนึ่งหรือคล้ายกันเท่านั้น ถ้าสองชิ้นส่วนพลาสติกทําจากวัสดุที่แตกต่างกันการเชื่อมอัลตราโซนิกจะไม่ทํางานในกรณีส่วนใหญ่

2) ไม่สามารถถอดออกได้

การเชื่อมด้วยอัลตราโซนิกเป็นการเชื่อมต่อที่ไม่สามารถถอดออกได้และไม่สามารถทําใหม่ได้ เมื่อสองส่วนถูกประกอบขึ้นโดยการเชื่อมด้วยอัลตราโซนิกหากพบปัญหาด้านคุณภาพในภายหลังจะไม่สามารถทําใหม่ได้

3) ข้อ จํากัด ของขนาดและรูปร่างของชิ้นส่วน

ชิ้นส่วนพลาสติกขนาดเล็กและขนาดกลางเหมาะสําหรับการเชื่อมด้วยคลื่นเสียงความถี่สูงและขนาดมักจะน้อยกว่า 250 มม. x 300 มม. ชิ้นส่วนขนาดใหญ่สามารถทํางานในกระบวนการเชื่อมได้หลายกระบวนการ การเชื่อมด้วยอัลตราโซนิกโดยทั่วไปจะใช้กับรูปร่างของชิ้นส่วนพลาสติกเดียว สําหรับรูปร่างของชิ้นส่วนพลาสติกที่ซับซ้อนคุณภาพการเชื่อมอาจต่ํา

4) อาจทําให้โครงสร้างพลาสติกเสียหายได้

พลังงานอัลตราโซนิกมีขนาดใหญ่มาก ในระหว่างกระบวนการเชื่อมชิ้นส่วนพลาสติกอาจได้รับความเสียหายเนื่องจากความแข็งแรงไม่เพียงพอและชิ้นส่วนอื่น ๆ ภายในผลิตภัณฑ์อาจได้รับความเสียหาย ดังนั้นในการออกแบบผลิตภัณฑ์ควรเพิ่มความแข็งแรงของชิ้นส่วนพลาสติกและชิ้นส่วนอื่น ๆ ภายในผลิตภัณฑ์ให้มากที่สุดหรือชิ้นส่วนภายในควรอยู่ห่างจากพื้นที่เชื่อมเช่นชิ้นส่วนอิเล็กทรอนิกส์บางอย่างบนแผงควบคุมอิเล็กทรอนิกส์ที่ต้องการความสนใจเป็นพิเศษ
