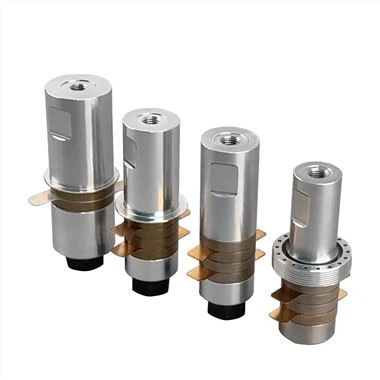

ออสซิลเลเตอร์อัลตราโซนิกสําหรับการเชื่อม

ออสซิลเลเตอร์อัลตราโซนิกที่ใช้สําหรับการเชื่อมนั้นคล้ายกับตัวแปลงสัญญาณทําความสะอาดในหลักการ แต่ยังชดเชยความเครียดการขยายตัวของเซรามิกเพียโซอิเล็กทริกโดยใช้แรงอัดเพื่อให้ได้การสั่นสะเทือนความถี่สูงขนาดใหญ่ เนื่องจากทรานสดิวเซอร์เชื่อมต้องการพลังงานทันทีขนาดใหญ่จึงมีความต้องการสูงสําหรับวัสดุและกระบวนการเนื่องจากเป็นอุปกรณ์พลังงานพิเศษอะคูสติกกําลังสูง มันมักจะรวมกับฮอร์นและหัวทํางานเพื่อสร้างระบบการสั่นสะเทือนของแอมพลิจูดกําลังสูงและขนาดใหญ่เพื่อให้การเชื่อมอัลตราโซนิกของพลาสติกโลหะและวัสดุอื่น ๆ เสร็จสมบูรณ์

การเชื่อมด้วยอัลตราโซนิกคือการสั่นสะเทือนอัลตราโซนิกที่สร้างขึ้นโดยตัวแปลงสัญญาณซึ่งสร้างแรงเสียดทานความถี่สูง และการสร้างความร้อนบนพื้นผิวของวัตถุรอยที่สัมผัสกับช่องว่างภายใต้ความกดดันเพื่อให้บรรลุวัตถุประสงค์ของการเชื่อมร้อนละลาย ทรานสดิวเซอร์เชื่อมอัลตราโซนิกเป็นทรานสดิวเซอร์กําลังสูงที่ทํางานในช่องว่างหรือพัลส์ และโดยทั่วไปพลังของพวกมันจะถูกคํานวณตามกําลังสูงสุดในทันที

ออสซิลเลเตอร์อัลตราโซนิกสําหรับการเชื่อมเป็นเซรามิกเพียโซอิเล็กทริกชนิดหนึ่งที่สะท้อนกับความถี่อัลตราโซนิก มันแปลงสัญญาณไฟฟ้าเป็นการสั่นสะเทือนทางกลผ่านเอฟเฟกต์เพียโซอิเล็กทริกของวัสดุ การตกแต่งภายในมักจะมีองค์ประกอบการจัดเก็บไฟฟ้าและระบบสั่นสะเทือนทางกล เมื่อใช้เซ็นเซอร์เป็นตัวส่งสัญญาณสัญญาณการสั่นด้วยไฟฟ้าจากแหล่งจ่ายไฟกระตุ้นจะทําให้องค์ประกอบการจัดเก็บพลังงาน CLP ของเซ็นเซอร์เปลี่ยนไปในสนามไฟฟ้าหรือสนามแม่เหล็ก อิทธิพลของการเปลี่ยนแปลงนี้คือบางคนสร้างแรงผลักดันบนเซ็นเซอร์ของระบบการสั่นสะเทือนทางกลเพื่อให้เข้าสู่สถานะการสั่นสะเทือนเพื่อส่งเสริมการสัมผัสกับตัวกลางของการสั่นสะเทือนเชิงกลของตัวแปลงความถี่และระบบลดการสั่นสะเทือนและทําให้คลื่นเสียงแผ่กระจายในตัวกลาง กระบวนการรับคลื่นเสียงเป็นกระบวนการที่ตรงกันข้ามในการยับยั้งการสั่นสะเทือนของตัวแปลงสัญญาณ ดังนั้นการสั่นสะเทือนของตัวแปลงสัญญาณและระบบการสั่นสะเทือนทางกลทําให้องค์ประกอบการจัดเก็บพลังงานของตัวแปลงสัญญาณมีการเปลี่ยนแปลงที่สอดคล้องกันในสนามไฟฟ้าหรือสนามแม่เหล็กด้วยความช่วยเหลือของผลกระทบทางกายภาพบางอย่างซึ่งจะนําไปสู่เอาต์พุตไฟฟ้าของเซ็นเซอร์เพื่อผลิตแรงดันไฟฟ้าและกระแสที่สอดคล้องกับแรงดันไฟฟ้าและกระแสไฟฟ้าของสัญญาณอะคูสติก

ข้อมูลจําเพาะ:

คำถามที่ถามบ่อย:

สิ่งที่เกี่ยวกับคุณสมบัติหลักใน Oscillator อัลตราโซนิกสําหรับการเชื่อม?

ตัวแปลงสัญญาณอัลตราโซนิกเป็นแหล่งการสั่นสะเทือนทางกลความถี่สูงและการทํางานของเครื่องเชื่อมอัลตราโซนิก มันแปลงพลังงานไฟฟ้าหรือพลังงานแม่เหล็กส่งออกโดยเครื่องกําเนิดอัลตราโซนิกเป็นการสั่นสะเทือนทางกลของความถี่เดียวกัน ในปัจจุบันมีทรานสดิวเซอร์สองชนิดที่ใช้ในเครื่องเชื่อมอัลตราโซนิกชนิดหนึ่งคือทรานสดิวเซอร์แม่เหล็กอีกชนิดหนึ่งคือตัวแปลงสัญญาณเซรามิกเพียโซอิเล็กทริก

เนื่องจากประสิทธิภาพต่ําและประสิทธิภาพต้นทุนต่ําของทรานสดิวเซอร์ magnetostrictive และความจําเป็นในการเพิ่มสนามแม่เหล็กโพลาไรซ์ DC เครื่องเชื่อมอัลตราโซนิกจึงไม่ค่อยได้ใช้

หลักการพื้นฐานของทรานสดิวเซอร์เซรามิกเพียโซอิเล็กทริกขึ้นอยู่กับผลเพียโซอิเล็กทริกของวัสดุคริสตัล วัสดุนี้เป็นวัสดุผลึกเพียโซอิเล็กทริก เครื่องเชื่อมอัลตราโซนิกส่วนใหญ่จะใช้สําหรับการผลิตเซรามิกเพียโซอิเล็กทริก เมื่อวัสดุเสียรูปในสนามที่โตเต็มที่พื้นผิวของผลึกเพียโซอิเล็กทริกจะสร้างประจุและสนามไฟฟ้าจะถูกสร้างขึ้นภายในผลึก ในทางตรงกันข้ามเมื่อคริสตัลได้รับผลกระทบจากสนามไฟฟ้าโลหะจะทําให้เสียรูป สถานการณ์นี้เรียกว่า piezoelectric effect และอดีตเรียกว่าผลบวกหรือผลเสีย

ข้อควรระวังในการติดตั้งตัวแปลงสัญญาณของ บริษัท ของเรา:

1. เลือกวัสดุที่เหมาะสมและปรับกระบวนการความแข็งเพื่อประมวลผลและผลิตแตรและหัวทํางาน

2. เมื่อติดตั้งฮอร์นหรือหัวทํางานให้แน่ใจว่าได้ใส่ใจกับการจับคู่ความถี่และใช้แนวทางเสียง กาวกับข้อต่อ

3. ใช้ตัวทําละลายเช่นอะซิโตนเพื่อทําความสะอาดพื้นผิวที่จะเข้าร่วมระหว่างการติดตั้ง .

4. สร้างกระบวนการควบคุมอิมพีแดนซ์ของกระบวนการยึดติดเพื่อลดความต้านทานพันธะของเครื่องสั่น และปรับปรุงประสิทธิภาพการแปลงอิเล็กโทรอะคูสติกของเครื่องสั่น

5. ให้ความสนใจกับการปรับปรุงมาตรการฉนวนหลังจากติดตั้งอิเล็กโทรดเครื่องสั่นแล้ว
