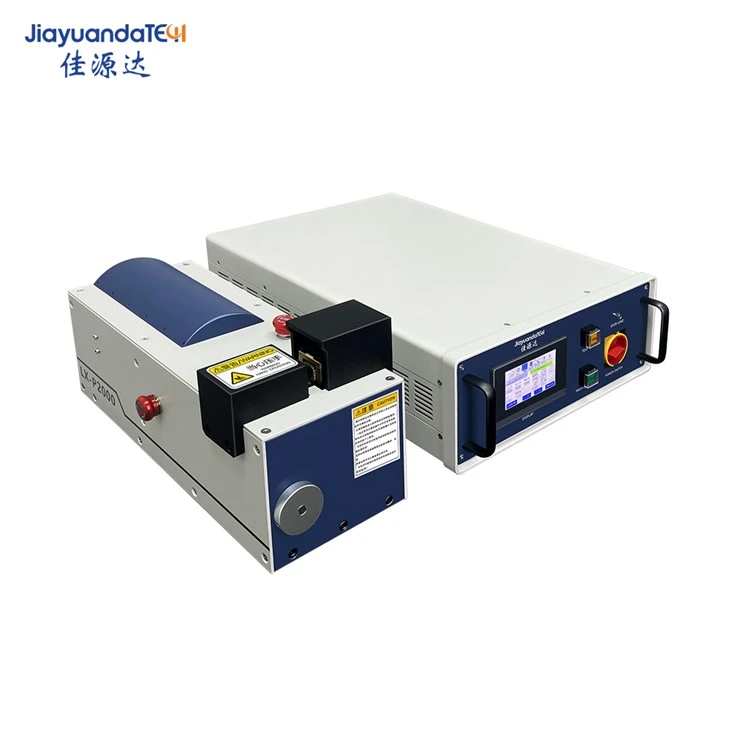

เครื่องเชื่อมสายรัดอัลตราโซนิก

เครื่องเชื่อมสายรัดอัลตราโซนิกใช้หลักการของแรงเสียดทานการสั่นสะเทือนความถี่สูงอัลตราโซนิกเพื่อแปลงพลังงานของการสั่นสะเทือนอัลตราโซนิกเป็นพลังงานเสียดสีและถ่ายโอนไปยังพื้นผิวโลหะเพื่อเชื่อม เมื่อแรงเสียดทานสร้างความร้อนและความดันถูกนำไปใช้กับมันโมเลกุลโครงสร้างโลหะจะถูกเปิดใช้งานอย่างเต็มที่เพื่อสร้างการหลอมรวมระหว่างชั้นโมเลกุล เครื่องเชื่อมสายรัดอัลตราโซนิกใช้งานง่ายและใช้งานได้ง่าย มันมักจะใช้สำหรับการเชื่อมโลหะที่คล้ายกัน วงจรป้องกันอิเล็กทรอนิกส์ในตัวของเครื่องสามารถใช้การเชื่อมจุดเดียวหรือหลายจุดบนโลหะที่ไม่ใช่เหล็ก มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมแบตเตอรี่และฮาร์ดแวร์โดยเฉพาะอย่างยิ่งในแบตเตอรี่พลังงานลิเธียมอุตสาหกรรมสายรัดและแอพพลิเคชั่นอื่น ๆ

พารามิเตอร์

คุณสมบัติ

เครื่องเชื่อมสายรัดอัลตราโซนิกเป็นกระบวนการที่เหมาะสำหรับการเชื่อมแผ่นโลหะแผ่นเชื่อมเช่นการเชื่อมอลูมิเนียมฟอยล์และฟอยล์ทองแดง เมื่อการสั่นสะเทือนของอัลตราโซนิกถูกส่งไปยังฟอยล์โลหะหลายชั้นกดอินเตอร์เฟสการติดต่อของวัสดุจะเปลี่ยนไป การสั่นสะเทือนแบบแทนเจนต์ทำความสะอาดพื้นผิวของวัสดุนั่นคือมันกำจัดสิ่งสกปรกและสลายตัวออกไซด์ทำให้เกิดการสัมผัสที่สะอาดและใกล้ชิดระหว่างแผ่นโลหะหลายชั้น ในเวลานี้อิเล็กตรอนแบ่งปันอะตอมทั้งสองด้านของอินเทอร์เฟซและสร้างการเชื่อมต่อพันธะที่เป็นของแข็ง

คำถามที่พบบ่อย

ถาม: ในปัจจุบันกระบวนการจีบแบบดั้งเดิมไม่สามารถปฏิบัติตามข้อกำหนดของสายไฟสายไฟแรงสูงได้อีกต่อไปและจำเป็นต้องใช้เทคโนโลยีการเชื่อมโลหะอัลตราโซนิกอีกต่อไป ดังนั้นวิธีการเลือกประเภทของเครื่องเชื่อมสายรัดอัลตราโซนิกสำหรับยานพาหนะพลังงานใหม่?

ตอบ: ก่อนอื่นเราจะทำคำอธิบายตามเทคโนโลยีแอปพลิเคชันและพารามิเตอร์ของอัลตร้าซาวด์:

A. ความถี่ในการทำงาน:

①พลังงานที่ต่ำและความถี่สูง: ตามมาตรฐาน 35kHz ในยุโรปและ 40kHz ในสหรัฐอเมริกาและจีนความสามารถในการใช้พลังงานนั้นประมาณ 1,000W;

②20KHzความถี่การทำงานมาตรฐานความจุพลังงานครอบคลุม 2000W -15000 W;

③15kHzความถี่ในการทำงานมาตรฐาน 15kHz ไม่สามารถเรียกได้ว่ามีอัลตราโซนิกอีกต่อไปเนื่องจากเสียงรบกวนสูงนั้นเหมาะสมเท่านั้น

ใช้ในสถานการณ์พิเศษบางอย่างเช่นแผ่นอลูมิเนียมหนา, B. โหมดการสั่นสะเทือนการทำงาน:

①โหมดการสั่นสะเทือนของแรงบิด

โครงสร้างของระบบการสั่นสะเทือนในโหมดการสั่นสะเทือนของแรงบิดนั้นซับซ้อนดังนั้นในกรณีส่วนใหญ่จำเป็นต้องมีการรวมกันของตัวแปลงสัญญาณหลายตัว

mode โหมดการสั่นสะเทือน

ข้อดีที่เป็นเอกลักษณ์ของโหมดการสั่นสะเทือนแบบดัดคือ: ชิ้นงานชิ้นงานมีช่วงการทำงานขนาดใหญ่ (นั่นคือการประยุกต์ใช้ขั้วรูปทรงพิเศษไม่ใช่เรื่องง่ายที่จะสร้างสัญญาณรบกวนเชิงกล); ระบบความดันมีประสิทธิภาพและไม่มีการแปรปรวนของหัวเชื่อม พลังของเครื่องเชื่อมในโหมดการสั่นสะเทือนแบบดัดสามารถครอบคลุม 2000-15000 w

③ระบบการสั่นสะเทือนแบบ longitudinal

ปัจจุบันระบบการสั่นสะเทือนตามยาวเป็นระบบเชื่อมโลหะอัลตราโซนิกที่สำคัญที่สุดโดยมีผู้ผลิตมากที่สุด

ตามโครงสร้างของหัวเชื่อมระบบการสั่นสะเทือนตามยาวจะถูกแบ่งออกเป็นระบบหัวเชื่อมครึ่งคลื่นและระบบการเชื่อมแบบเต็มคลื่น

ระบบครึ่งคลื่นเนื่องจากความดันด้านข้างเป็นเรื่องง่ายที่จะทำให้หัวเชื่อมไปยังวาร์ปจึงยากที่จะใช้เมื่อกำลังไฟเกิน 7000W;

ระบบการเชื่อมแบบเต็มคลื่นเป็นระบบที่เกิดขึ้นเนื่องจากพลังงานสูงและแรงดันเพิ่มขึ้นที่สองโหนด แต่ระบบคลื่นเต็มระยะยาวมีแนวโน้มที่จะรบกวนทางกลซึ่งไม่เหมาะสำหรับความสะดวกในการใช้งานและเป็นอันตรายอย่างยิ่งสำหรับการทำงานแบบแมนนวล

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับเครื่องเชื่อมสายรัดอัลตราโซนิกโปรดติดต่อเรา!
