ตัวควบคุมการเชื่อมด้วยอัลตราโซนิก

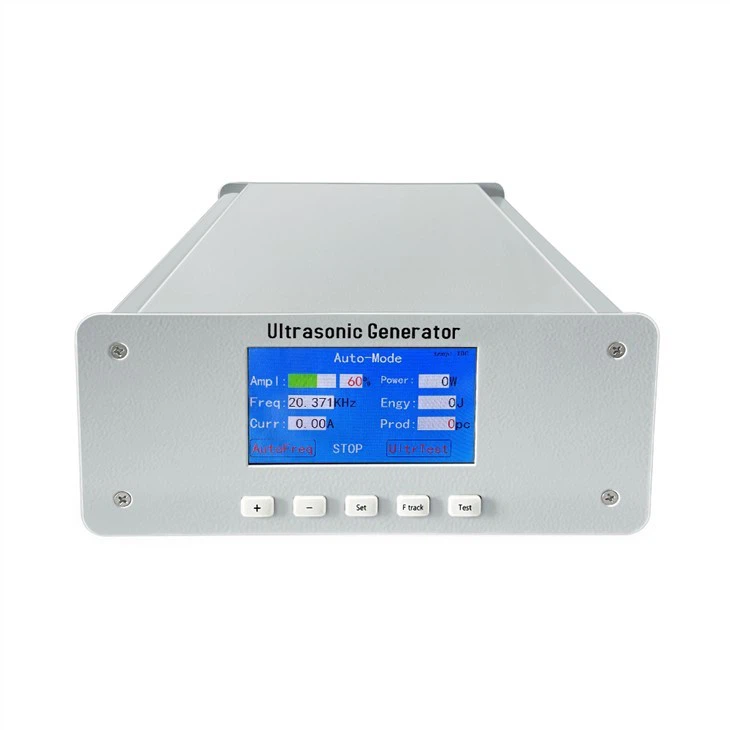

แหล่งจ่ายไฟอัลตราโซนิกมักจะเรียกว่าแหล่งจ่ายแหล่งกำเนิดอัลตราโซนิกเครื่องกำเนิดการเชื่อมแบบอัลตราโซนิกและตัวควบคุมอัลตราโซนิกการเชื่อม มันคือการแปลงพลังงานไฟฟ้าเป็นสัญญาณไฟฟ้ากระแสสลับความถี่สูงที่จับคู่กับทรานสดิวเซอร์ล้ำเสียง Jiayuanda JYD-2700S เป็นเครื่องกำเนิดอัลตราโซนิกชั้นนำสำหรับการติดตามความถี่อัตโนมัติในการเชื่อมและตัดด้วยคลื่นเสียงความถี่สูง ซึ่งมีเอาต์พุตกำลังสูง กำลังไฟที่ปรับได้ การติดตามความถี่อัตโนมัติ และโหมดการทำงานแบบคลื่นยาวและคลื่นสั้นที่เป็นตัวเลือก

ข้อมูลจำเพาะ:

คำถามที่พบบ่อย:

Q: อะไรคือปัญหาที่คลื่นอัลตราโซนิกยังคงส่งคลื่นทันทีที่เปิดเครื่อง?

หากคลื่นอัลตราโซนิกยังคงส่งคลื่นทันทีที่เปิดเครื่อง แสดงว่าเป็นเรื่องปกติ

Q: เครื่องเชื่อมอัลตราโซนิกล้มเหลว: กดสวิตช์เชื่อมโดยไม่ส่งคลื่น กดสวิตช์ทดสอบคลื่นเสียง และส่งคลื่นอีกครั้ง เกิดอะไรขึ้นและจะแก้ไขอย่างไร?

หากไม่มีคลื่นเสียงในเครื่องเชื่อมอัลตราโซนิก ขั้นตอนแรกคือการรื้อแม่พิมพ์เชื่อมอัลตราโซนิกก่อน แล้วตรวจสอบว่ามีคลื่นเสียงและว่าคลื่นเสียงเป็นปกติหรือไม่ หากไม่มีคลื่นเสียง ให้ตรวจสอบว่าตัวชี้ปัจจุบันแกว่งหรือไม่ หากตัวชี้แกว่ง ให้ตรวจสอบว่าสายสั่นหลุดหรือไม่

หากการตรวจสอบข้างต้นไม่สำเร็จ แสดงว่าเครื่องกำเนิดอัลตราโซนิกมีปัญหา ตัวอย่างเช่น แผ่นคริสตัลล้ำเสียงแตก หรือสะพานเรียงกระแสแตก ทรานสดิวเซอร์ล้ำเสียงแตก แผ่นสั่นแตก และความจุแตก ปรากฏการณ์นี้จะเกิดขึ้น คุณไม่สามารถปรับคลื่นเสียงได้หากไม่มีมัน คุณต้องเปลี่ยนชิ้นส่วนอิเล็กทรอนิกส์เพื่อซ่อมแซม

Q: เครื่องเชื่อมอัลตราโซนิกส่งคลื่นเป็นระยะ ๆ เมื่อทำงาน

สาเหตุที่เครื่องเชื่อมอัลตราโซนิกไม่สามารถทำงานได้โดยอัตโนมัติคือการตรวจสอบว่าสวิตช์สตาร์ทเป็นปกติหรือไม่ ตรวจสอบว่าสวิตช์เคลื่อนที่หลวมหรือไม่ และตรวจสอบว่าสวิตช์เคลื่อนที่ผิดปกติหรือไม่ โดยปกติแล้วจะติดตั้งที่ด้านบนของแกนนำเครื่องหรือส่วนบนของพัดลมหม้อน้ำของทรานสดิวเซอร์

Q: เครื่องกำเนิดอัลตราโซนิกแยกความแตกต่างระหว่างแบบต่อเนื่องและไม่ต่อเนื่องได้อย่างไร

หลักการของเครื่องกำเนิดอัลตราโซนิกคือพัลส์ไฟฟ้าความถี่คงที่ที่สูงกว่า 20 kHz ซึ่งหูมนุษย์ไม่ได้ยินจะสั่นแผ่นเพียโซอิเล็กทริกในเครื่องกำเนิดอัลตราโซนิกและแปลงพลังงานไฟฟ้าเป็นพลังงานกล ความถี่ของพัลส์ไฟฟ้าต้องตรงกับความถี่ของแผ่นเพียโซอิเล็กทริกเพื่อให้ถึงสถานะเรโซแนนท์ และประสิทธิภาพจะสูงสุด สถานะต่อเนื่องคือการให้พัลส์ไฟฟ้าอย่างต่อเนื่องจนกว่างานจะเสร็จและหยุดทำงาน ตัวอย่างเช่น หากคุณทำงานต่อเนื่องเป็นเวลา 10 นาที คุณจะไม่สามารถตัดไฟได้ในช่วงเวลานี้ สถานะที่ไม่ต่อเนื่องคือการเชื่อมต่อหรือตัดชีพจรไฟฟ้าหลายครั้งตามเวลาที่กำหนดในกระบวนการทำงานทั้งหมด เพื่อให้บรรลุวัตถุประสงค์ที่ต้องการ เช่น ต่อ 1 นาที ปลด 1 นาที รวม 5 ครั้ง หยุดเติมพลัง แล้วทำงานให้เสร็จ
