การเตรียมเครื่องเชื่อมอัลตราโซนิกก่อนเชื่อม

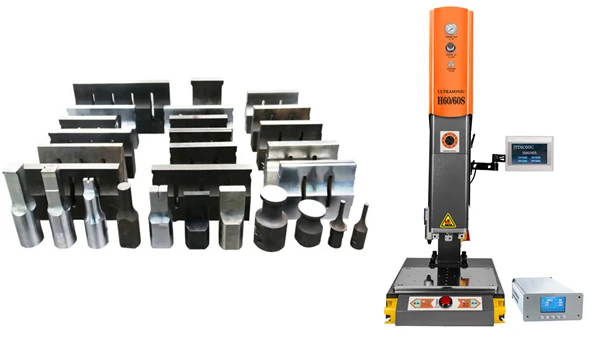

1. หัวเชื่อม

(1) ขั้นแรกให้ทำความสะอาดทรานสดิวเซอร์ หัวเชื่อม และสกรูหัวเชื่อมด้วยแอลกอฮอล์หรือน้ำมันเบนซิน จากนั้นทาจาระบีสีเหลืองบางๆ บนพื้นผิวข้อต่อของสกรูหัวเชื่อม ทรานสดิวเซอร์ และหัวเชื่อม จากนั้นล็อคสกรูหัวเชื่อม หัวเชื่อม หมายเหตุ: หากพื้นผิวข้อต่อของหัวโซน่าร์และหัวเชื่อมเสียหาย ประสิทธิภาพการส่งผ่านของการสั่นสะเทือนจะลดลง และควรดูแลรักษาอย่างระมัดระวัง

(2) จากนั้นขันสกรูปรับแนวนอน 4 ตัวของหัวเชื่อมให้แน่น แล้วยึดทรานสดิวเซอร์ที่กึ่งกลางของช่วงการหมุน

(3) ขันหัวเชื่อมเข้าไปในตัวแปลงสัญญาณด้วยมือจนหมุนไม่ได้

(4) ใช้ประแจล็อคหัวเชื่อมขันหัวเชื่อมให้แน่น (แรงบิดประมาณ 300 กก./ซม.) ในเวลานี้ ให้ใส่ใจเป็นพิเศษอย่าให้หัวโซน่าร์หมุนเพื่อป้องกันไม่ให้ปลายหมุนหัก (หากพบการหมุน จะต้องขันสกรูปรับแนวนอน 4 ตัวของหัวเชื่อมให้แน่นมากขึ้น)

2. การปรับหัวเชื่อม

(1) การเตรียมการปรับ:

① เปิดแหล่งแรงดันอากาศและปรับความดันเป็น 2 กก./c ㎡

② เปิดสวิตช์ไฟหลักบนกล่องเครื่องกำเนิดการสั่นสะเทือน และไฟแสดงสถานะเปิดอยู่

(2) การปรับทิศทางหัวเชื่อม:

คลายสกรูปรับแนวนอน 4 ตัว จัดแนวการวางแนวของหัวเชื่อมกับวัตถุที่ทำงาน จากนั้นกดสวิตช์ยกของตัวเครื่องเพื่อให้หัวเชื่อมกดวัตถุที่ทำงาน

(3) การปรับแนวนอนของหัวเชื่อม:

แตะเบา ๆ รอบ ๆ หัวเชื่อมเพื่อให้สอดคล้องกับวัตถุใช้งาน จากนั้นขันสกรูปรับแนวนอนเฉลี่ย 4 ตัว

(4) การปรับความสูงของหัวเชื่อม:

หากจำเป็นต้องเตรียมการเชื่อมของชิ้นงานสำหรับสูงและต่ำ ให้ปรับสกรูปรับต่ำสุดเพื่อดันไปที่ตำแหน่งที่เหมาะสมที่สุดของกระบอกสูบยกหลังการเชื่อม

(5) การเตรียมการเชื่อม:

กำหนดจำนวนส่วนผลลัพธ์ในตำแหน่งที่เหมาะสมตามเงื่อนไขของวัตถุที่ทำงาน (พยายามรักษาอายุการใช้งานจากหมายเลขเซกเมนต์ต่ำ) กดสวิตช์ตรวจสอบคลื่นเสียง แล้วหมุนสกรูปรับคลื่นเสียงเพื่อแสดงมาตรวัดแอมพลิจูดที่ระดับต่ำสุด หมายเหตุ: กดสวิตช์ตรวจสอบเสียง และกดค้างไว้สามวินาทีเพื่อหยุดโหมดไม่ต่อเนื่องหนึ่งวินาที เพื่อรักษาอายุการใช้งานของเครื่องสั่น
